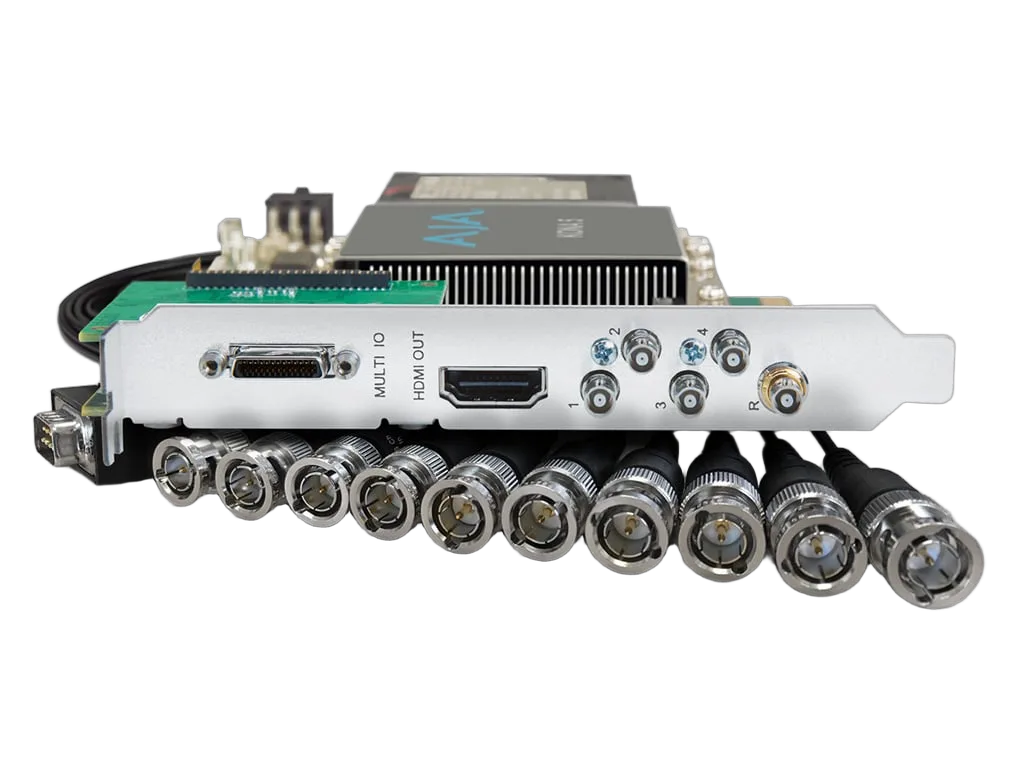

5 - 12G-SDI HDMI 2.0

Réf. 03600012
EAN 0812321031676
Réf. constr. KONA-5-R0

Tarif pro à la connexion Connectez-vous pour voir votre tarif professionnel

Sur commande — livraison supérieure à 10 jours

Carte Aquisition

Caractéristiques — Carte Aquisition
Interface	HDMI 2.0
Type	Numérique
Entree video	12G-SDI

Caractéristiques techniques
Video Formats	(8K) 8192 x 4320p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
	(UltraHD2) 7680 x 4320p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
	(4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
	(UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
	(2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
	(2K) 2048 x 1080PsF 23.98, 24, 25
	(HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
	(HD) 1080PsF 23.98, 24, 25, 29.97, 30
	(HD) 1080i 50, 59.94, 60
	(HD) 720p 50, 59.94, 60
	(SD) 625i 50
	(SD) 525i 59.94
Video Inputs Digital	12G-SDI, SMPTE-2082, 12-bit*, 10-bit
	6G-SDI, SMPTE-2081, 10-bit
	3G-SDI, SMPTE 425
	RGB 4:4:4 12-bit*, YCbCr 4:2:2 10-bit
	1.5G-SDI, SMPTE 292M
	Single Link HD-SDI YCbCr 4:2:2 10-bit
	Dual Link RGB 4:4:4 12-bit*, Dual Link YCbCr 4:2:2 10-bit
	270 Mbps SDI, SMPTE 259M-C
	YCbCr 4:2:2 10-bit, 8-bit
Video Outputs Digital	12G-SDI, SMPTE-2082, 12-bit, 10-bit
	6G-SDI*, SMPTE-2081, 10-bit
	3G-SDI, SMPTE 425
	RGB 4:4:4 12-bit*, YCbCr 4:2:2 10-bit
	1.5G-SDI, SMPTE 292M
	Single Link HD-SDI YCbCr 4:2:2 10-bit
	Dual Link RGB 4:4:4 12-bit*, Dual Link YCbCr 4:2:2 10-bit
	270 Mbps SDI, SMPTE 259M-C
	YCbCr 4:2:2 10-bit, 8-bit
	HDMI v2.0
	30/36-bits/pixel, RGB or YUV, 6 Gbps per color component
	4K, UltraHD, 2K, HD, and SD with HFR support up to 60p (4:2:2), 10-bit
HDR	SDI: VPID signaling for SDR/HDR Transfer Characteristics, Colorimetry and Luminance
	HDMI: HDR10 Support - HDR Infoframe metadata, compatible with HDMI 2.0a/CTA-861.3
	HDMI: HLG Support - compatible with HDMI 2.0b/CTA-861-G
SDI I/O	Les connexions SDI sont bidirectionnelles
	Capture et monitoring simultanés en 2K/HD
	Capture et monitoring simultanés en 4K/UltraHD via 12G-SDI
	En 3G-SDI : les 4 ports doivent être utilisés pour l’entrée ou la sortie
	En 8K/UltraHD2 via 12G-SDI : ports dédiés à l’entrée ou à la sortie
Entrées Audio Numériques	Audio SDI embarqué : 16 canaux, 24 ou 16 bits, 48 kHz, synchrone
	Audio AES/EBU : 8 canaux, 16/24 bits, 48 kHz, synchrone ou non, conversion de fréquence intégrée (via 4x BNC sur câble breakout)
Sorties Audio Numériques	Audio SDI embarqué : 16 canaux, 24 bits, 48 kHz
	Audio HDMI : 8 canaux, 24 bits, 48 kHz
	Audio AES/EBU : 8 canaux, 16/24 bits, 48 kHz (via câble breakout)
Fonctionnalité DSK (Downstream Keyer)	Prise en charge jusqu’à 2K/HD avec couche alpha sur vidéo, matte ou framebuffer, ou framebuffer sur vidéo entrante
Reference	Noir burst (1V),
	Sync composite (2 ou 4V),
	Tri-level HD (1V) (via HD-BNC sur l’équerre PCIe)
	Impédance 75 ohms
Code temporel (Timecode)	Entrée/sortie LTC via 2x BNC (câble breakout)
	Entrée LTC via connecteur 2 broches sur la carte
	Entrée LTC via HD-BNC (équerre PCIe)
Interface Électrique	PCI Express 3.0 à 8 lignes
Bruit	< 50 dBA (pondéré A à 1 mètre, en air libre)
Dimensions	19.05 x 175.26 x 127.00 mm
Poids	Carte PCIe : 0,3 kg
	Câbles combinés : 0,6 kg
Alimentation	Consommation typique : 28 W
	Consommation maximale : 35 W
	Alimentation interne : connecteur ATX 6 broches (Molex 45559-0002)
Environnement	Température de fonctionnement : 0 à 40 °C
	Température de stockage (hors tension) : -40 à 60 °C
	Humidité relative en fonctionnement : 10–90 % (sans condensation)
	Altitude de fonctionnement : < 3000 m (< 10 000 pieds)
