Equerre Connecteur DB9 + cordon pour HE10, vue 1
Type Adaptateur
Couleur Gris
Connecteur 1 DB9
Longueur Câble 0.2m

Equerre Connecteur DB9 + cordon pour HE10

  • Réf. 46675
  • EAN 3548381450719
  • Réf. constr. 145071
Tarif pro à la connexion
En stock
Se connecter pour commander

Fiche détaillée du produit

Caractéristiques

Caractéristiques
Connecteur 1 DB9
Longueur Câble 0.2m
Couleur Gris
Type Adaptateur

Photos non contractuelles.

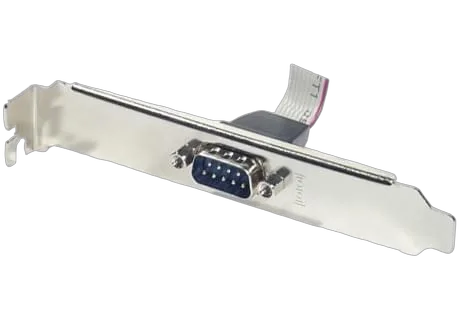

Equerre standard équipée d'un connecteur DB9 Mâle et d'un cordon de 18cm vers connecteur HE10 détrompé pour carte mère ou carte série RS-232.
Connecteur vers carte mere : HE-10 femelle
Connecteur sur équerre : DB 9 points Male
brochage du connecteur HE10 :
2 4 6 8 10
1 3 5 7 9

broche 10 absente sur carte mère ou série : détrompeur
Broche 1 repérée parfois par un triangle ou par le liseré rouge sur la nappe

Plan de cablage :

HE-10 - DB9 mâle - Signal
1 1 CD
2 2 RD
3 3 TD
4 4 DTR
5 5 Gnd
6 6 DSR
7 7 RTS
8 8 CTS
9 9 RI
10 non utilisée

Garantie du fabricant : 1 an

Code EAN 3548381450719
Référence produit 46675
Référence constructeur 145071
